Конденсатор настройки состоит из двух групп пластин: неподвижных — статорных и подвижных — роторных. При повороте ротора его пластины все больше углубляются в статор, реальная, «работающая» площадь пластин увеличивается и вместе с этим возрастает емкость конденсатора. В распространенных типах конденсаторов емкость изменяется от 10–20 пф (ротор полностью выведен) до 450–520 пф (ротор полностью введен). При этом удается полностью перекрыть один из радиовещательных диапазонов ДВ, СВ или КВ. Что же касается диапазона УКВ, то здесь используется особый агрегат настройки.

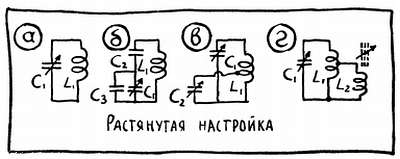

Чтобы окончить разговор о плавном изменении резонансной частоты контура, еще несколько слов о растянутой настройке (рис. 31).
Рис. 31
Когда-то мы с вами хвалили коротковолновый диапазон — в нем можно разместить намного больше станций, чем на длинных и средних волнах. Однако у этой медали есть и обратная сторона — в огромном океане КВ-диапазона не только трудно найти нужную станцию, но и не совсем просто настроиться на нее. Вместо пояснений — несколько цифр.
Плавная настройка на всех диапазонах осуществляется одним и тем же конденсатором, и ротор этого конденсатора при изменении емкости от минимальной до максимальной поворачивается на 180 градусов. Это значит, что на длинных волнах изменению частоты на 10 кгц, то есть перестройке с одной станции на другую, соответствует в среднем поворот ротора на б градусов. На средних волнах эта цифра уменьшается до 1 градуса, а на коротких — почти до нескольких угловых минут. Сами понимаете, что повернуть ротор рукой на такой небольшой угол довольно трудно, и поэтому точная настройка на коротковолновую станцию обычно требует терпения.
Значительное облегчение дают механические верньеры — системы из шкивов и тросиков (а иногда из шестерен), замедляющие вращение ротора конденсатора по сравнению с вращением ручки настройки. Часто применяют разбивку коротковолнового диапазона на две примерно равные части. В каждой из них полному повороту ротора соответствует вдвое меньшее число станций, чем на одном «полном» диапазоне. Наконец, в некоторых, как правило, высококачественных приемниках, помимо обзорного (общего) коротковолнового диапазона имеется еще несколько так называемых растянутых. Это те самые участки («25 метров», «31 метр» и др.), которые отведены радиовещательным станциям. Каждый из них растянут на всю шкалу. Это значит, что если вы хотите пройти один такой участок, нужно повернуть ротор на все 180 градусов. При этом «плотность населения», то есть число станций, которое приходится на весь поворот ротора, оказывается примерно такой же, как и в диапазоне длинных волн.
Среди нескольких способов растянутой настройки наиболее широко используется включение для каждого поддиапазона отдельной катушки и уменьшение так называемого перекрытия по частоте. Полному повороту ротора на ДВ, СВ и обзорном KB-диапазонах должно соответствовать изменение частоты примерно в 3 раза. При разделении коротковолнового диапазона на две части в каждой из них частота меняется примерно в 1,5 раза. На растянутых же участках при полном повороте ротора частота должна меняться всего на несколько процентов.
Для того чтобы уменьшить перекрытие по частоте, нужно сделать изменение емкости контура не столь резким. С этой целью параллельно конденсатору настройки и последовательно с ним включают, конденсатор постоянной емкости (рис. 31, б). Известно, что при соединении конденсаторов каждый из них определяет величину общей емкости. Поэтому с появлением «постоянного конкурента» конденсатор настройки уже не будет так сильно влиять на резонансную частоту контура. И хотя емкость этого конденсатора при повороте ротора меняется, как и прежде, резонансная частота относится к этому спокойнее, изменяясь в меньших пределах.
* * *
ПРИЕМНИК РОБИНЗОНА
Если бы Даниель Дефо писал историю Робинзона сегодня, то, по-видимому, он обогатил бы жизнь отшельника многими новыми деталями и уж во всяком случае снабдил бы его радиоприемником. Но представьте себе, что Робинзон вывез на берег судовой радиоприемник, а источников питания захватить не успел. Как и следовало ожидать, они затонули вместе с кораблем. Здесь автор, по-видимому, предоставил бы своему герою возможность еще раз проявить изобретательность, а мы с вами могли бы подготовить подходящую иллюстрацию к этому рассказу, нарисовав схему радиоприемника Робинзона Крузо.
Изобретательный моряк присоединил детектор и телефон ко входной цепи лампового супергетеродина, и в результате получится детекторный приемник с плавной настройкой, который за счет контуров входной цепи обладает некоторой избирательностью. Такой приемник с хорошей антенной и заземлением обычно принимает несколько станций и, естественно, не требует никакого питания. Вы сами можете собрать подобную схему на базе любого радиовещательного приемника. Может быть, вам даже будет приятно на время почувствовать себя современным Робинзоном и, прижав к уху головной телефон, вслушиваться в слабые сигналы далеких станций.
* * *
Переходим к катушкам.
На коротких волнах, где резонансная частота контура довольно высока, нужны контурные катушки небольшой индуктивности, обычно около 1–2 мкгн. Такие катушки намотаны на круглом или ребристом каркасе и содержат всего несколько витков сравнительно толстого (диаметр 0,6–0,8 мм) медного провода (рис. 24, а). Катушки СВ и ДВ-диапазона содержат десятки, а иногда и сотни витков тонкого (0,1–0,15 мм) провода. Для улучшения добротности всю катушку часто разбивают на несколько секций, которые располагаются одна возле другой (рис. 24, в).
