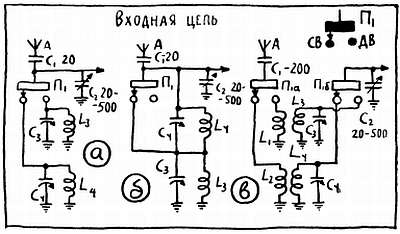

Рис. 32

На длинных волнах в контур входят две соединенные последовательно катушки, в сумме дающие необходимую индуктивность, а на средних волнах катушка L4 замыкается накоротко и в контуре остается только L3, рассчитанная на средневолновый диапазон.

Наиболее широко распространена схема входной цепи с индуктивной или трансформаторной связью (рис. 32, в). Здесь в цепи антенны также имеется конденсатор С1, но выполняет он уже совсем другую роль — предохраняет катушки от случайного попадания высокого напряжения, например, из-за замыкания антенны с каким-нибудь сетевым проводом. Сам контур непосредственно с антенной не связан — высокочастотный ток в нем наводится через своеобразный трансформатор, первичной обмоткой которого являются катушки L1 и L2. Эти катушки всегда расположены на одном каркасе с контурными L3 и L4, и переключаются они отдельной секцией переключателя диапазонов. Катушки связи (L1, L2) всегда можно отличить по внешнему виду — они имеют значительно большую индуктивность, а значит и большее число витков по сравнению с соответствующей контурной катушкой. Подстроечные конденсаторы С3 и С4, подключенные параллельно к катушкам, вместе с ними включаются и в контур. Так же как и сердечники катушек, они помогают точно установить граничные частоты контура.

Несколько слов о переключателе. Коммутация высокочастотных цепей дело довольно тонкое, и здесь применяются специальные переключатели с небольшими посеребренными контактами. Раньше были распространены галетные переключатели, а теперь клавишные. Как правило, переключатели диапазонов всегда имеют много групп, то есть одновременно происходит замыкание большого числа контактов. Различные контактные группы одного и того же переключателя обозначают буквами-индексами. Так, на схеме 32, в видны две контактные группы одного переключателя П1. Группа П1а переключает катушки связи, а группа П1б соответствующие контурные катушки. Совершенно ясно, что в трехдиапазонном приемнике во всех секциях переключателя должно быть по три неподвижных контакта — третий для коротковолновых катушек.

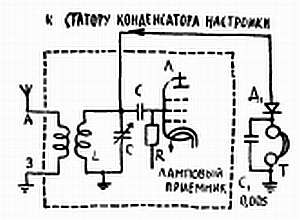

На всех схемах вы видите линию со стрелкой, которая недвусмысленно говорит о том, что со входного контура высокочастотное напряжение передается куда-то дальше. Но куда? Можно, конечно, построить очень простой приемник, где сигнал с контура пойдет прямо на детектор (стр. 96). Такие детекторные приемники обычно строят школьники, начиная практические занятия по радиотехнике. Что же касается настоящего приемника, с которым мы хотим познакомиться, то здесь на пути от входной цепи до детектора встретится еще много важных и сложных узлов, много интересных преобразований сигнала и среди них в первую очередь усиление.

Прежде чем говорить об усилении слабых сигналов в приемнике, несколько слов о самом слове усиление. Различные производные от него — усиленный, усилитель, усилительный — широко применяются в радиоэлектронике. Эти слова всегда правильно отражают результат ряда физических процессов, но почти никогда не раскрывают их сущность. Непонятно? Попробуем пояснить.

В последнее время ваша любимая футбольная команда «Шайба» вписывает в свою турнирную таблицу один ноль за другим. Ее нападающие никак не могут прорваться к штрафной площадке противника, вратарь, словно нарочно, бросается в сторону от летящего мяча, ну а защитники… Одним словом, команда стала играть слабо, и болельщиков мучает одна мысль, как укрепить команду, как улучшить игру.

Из всех высказанных по этому поводу предложений остановимся на двух. Первое— ввести регулярные круглогодичные тренировки и занятия по тактике футбола, повысить физическую подготовку игроков. Результат — усиление команды.

Второе предложение — тренера сменить, команду расформировать, или, проще говоря, разогнать, пригласить новых, более сильных игроков. Результат — усиление команды. Правда, во втором случае фактически произойдет не усиление, а простая замена. Но это уже «физическая сущность», которая в данном случае болельщиков не интересует. На этот раз важен только результат — ваша команда с обычным количеством игроков (11 человек) в обычной форме (полосатые майки, фиолетовые трусы) и занимающая в турнирной таблице свое обычное место (последнее) вдруг стала играть сильнее. Разве это не усиление команды?

Примерно в том же смысле применяется слово усиление и в радиоэлектронике. Если у нас был слабый электрический сигнал, а затем по его образу был создан более мощный, то мы говорим: произошло усиление сигнала, хотя правильней было бы говорить о замене. Самым сложным здесь так же, как и в футболе, является процесс создания «мощной копии» усиливаемого сигнала. Именно с этим процессом мы сейчас познакомимся.

Начнем с наиболее простого случая — с усиления телеграфных сигналов. Для этой цели можно использовать такое сравнительно простое устройство, как электромагнитное реле (рис. 33, а). Его основой является электромагнит — катушка со стальным сердечником. Если по катушке проходит ток, сердечник сильно намагничивается и притягивает к себе подвижную пластинку — якорь, также сделанную из стали. Когда же ток прекратится, магнитное поле исчезнет, и якорь под действием пружины вернется в исходное положение. Переходя из одного крайнего положения в другое («притянут — отпущен»), якорь, подобно обычному выключателю, замыкает либо размыкает контакты (3, 4), расположенные на специальной изоляционной пластинке.

Распространенные типы простых реле срабатывают при токе в несколько миллиампер и напряжении около одного вольта, то есть при мощности сигнала во много раз меньше ватта. В то же время контакты реле обычно могут осуществлять переключение в цепях с довольно большим током (несколько ампер) и напряжением (несколько десятков вольт). Предельные величины в данном случае лимитируются в основном одним соображением — контакты не должны подгорать. Схема, иллюстрирующая усиление телеграфных сигналов с помощью реле, может быть предельно простой (рис. 33, б).

Рис. 33

Последовательно с катушкой электромагнита включим телеграфный ключ и обычную батарейку, а контакты реле введем в цепь, состоящую из автомобильного аккумулятора и лампочки мощностью в несколько десятков ватт. Вот и все. Теперь попробуйте нажимать на ключ в соответствии с азбукой Морзе. При этом во входной цепи нашего усилителя, то есть в цепи катушки реле, появится тот сигнал, который нужно усилить, — возникнут слабые импульсы (толчки) тока, по длительности соответствующие точкам и тире. Под действием этих импульсов будет притягиваться якорь реле, будут замыкаться его контакты, и появятся точки и тире в виде сильных импульсов тока в выходной цепи, то есть в цепи аккумулятора. Эти сильные импульсы не что иное, как нужная нам «мощная копия» слабого телеграфного сигнала.
