ИГРА В КЛАССЫ

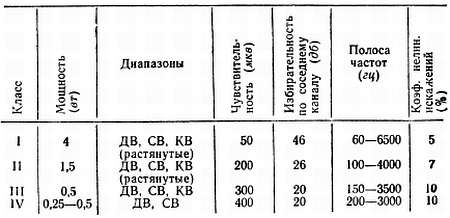

Несколько лет назад все отечественные приемники четко разделялись на четыре класса. Вот примерные характеристики каждого из них.
Совершенно ясно, что различие в параметрах прежде всего определяется сложностью схемы, качеством узлов и деталей. Так, например, в приемниках первого класса почти всегда перед преобразователем частоты имеется еще и усилитель ВЧ с настраивающимся колебательным контуром, усилитель НЧ собран, как правило, по двухтактной схеме; акустический агрегат состоит из нескольких громкоговорителей, каждый из которых воспроизводит свой участок звукового диапазона.
Сейчас не существует строгого и резкого разделения приемников на классы, но все же можно наметить несколько групп радиоприемников, параметры которых близки к указанным в таблице
* * *
Кто же из них окажется сильнее?
Здесь придется вспомнить одну деталь, которая, может быть, в свое время осталась незамеченной. Когда мы вводили в баллон управляющую сетку, то договорились, что она будет расположена рядом с источником электронов — катодом. Ну, а чем ближе электрические заряды друг к другу, тем сильнее они взаимодействуют — в этом легко убедиться, приближая наэлектризованную гребенку к кусочку бумаги. Вы уже, очевидно, сами догадались, что именно поэтому напряжение на управляющей сетке влияет на анодный ток намного сильнее, чем напряжение на аноде. И именно поэтому можно допустить, чтобы напряжение на нагрузке, а значит и на аноде, менялось в довольно больших пределах. Это не помешает нормальной работе управляющей сетки — даже небольшое напряжение на ней по-прежнему будет «командовать» анодным током. В этом основа усиления по напряжению.

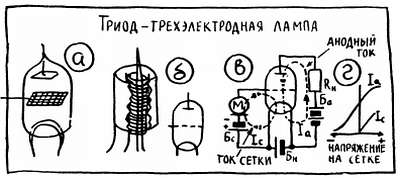

Итак, последнее препятствие позади — есть усиление по току и по напряжению, а значит и по мощности — из маленького слоненка все-таки получился слон! Цель, к которой мы так долго и упорно стремились, достигнута, и уже, по-видимому, настало время назвать настоящее имя главного виновника нашего торжества. Это широко распространенный электровакуумный прибор, простейшая усилительная лампа — триод (рис. 35).
Такое название лампа получила потому, что в ее баллоне находятся три электрода — анод, катод и управляющая сетка.
Правда, лампу, о которой мы все время говорили, правильнее было бы назвать упрощенной моделью триода. Сейчас нам предстоит познакомиться с устройством реальных ламп и включением их в реальные усилительные схемы.
Настоящий триод в настоящем усилителе
Почти все современные отечественные лампы имеют вертикальную конструкцию. Вертикально располагаются внутри баллона электроды да и сама лампа, как правило, стоит в аппаратуре вертикально. Правда, иногда можно встретить и лампу, установленную горизонтально, но это на ее работу не влияет — лампу можно переворачивать хоть «вверх ногами».
Внутри баллона все электроды объединены в одну жесткую конструкцию. Они закреплены на металлических стойках — траверсах, как бы зажатых между двумя слюдяными дисками (рис. 36, а). В центре находится катод, а вокруг него на двух траверсах навита управляющая сетка, которая, правда, уже давно для простоты выполняется в виде спирали (рис. 35, б). Поверх управляющей сетки-спирали, также на двух траверсах, закреплен анод — круглый или сплюснутый цилиндр, а иногда и прямоугольный короб. В лампах такой конструкции электроны двигаются к аноду во всех направлениях, пути электронов напоминают лучи солнца на детском рисунке.
Рис. 36
Выводы всех электродов направлены вниз и выходят наружу сквозь дно баллона. Для того чтобы упростить подключение лампы к электрическим цепям радиоаппарата, применяется состоящий из панельки и цоколя электрический разъем — некоторое подобие розетки с вилкой. Цоколь закреплен на баллоне, и к его контактным штырькам подсоединены выводы электродов. Панелька, наоборот, устанавливается на шасси радиоаппарата, и различные его цепи соединены с контактными гнездами панельки. Лампа включается в аппарат, когда штырьки цоколя входят в соответствующие гнезда панельки.
На протяжении многих лет в нашей стране в основном выпускались стеклянные и металлические лампы с пластмассовым октальным цоколем (рис. 37,в). Такое название он получил потому, что имеет восемь (по-гречески — окта) контактных штырьков, равномерно расположенных по кругу. Иногда, правда, в зависимости от количества электродов в лампе, на октальном цоколе может быть меньше восьми штырьков. Для того чтобы не произошло ошибки при установке лампы, в центре цоколя имеется ключ с выступом, а в панельке вырез соответствующей формы. Благодаря этому лампа может быть установлена на панели только в одном-единственном положении. В некоторых, в основном в старых, типах ламп один из электродов (почти всегда управляющая сетка) имеет отдельный вывод — колпачок в верхней части баллона.
Два слова о металлических лампах, которые, вообще-то говоря, мало чем отличаются от стеклянных. В дно металлической лампы вварена стеклянная «пуговичка», сквозь которую проходят выводы электродов. Через нее же производится откачка воздуха.
Кстати, о воздухе. Для того чтобы «связать» воздух, который остается даже после самой тщательной откачки, в баллон вводят специальный поглотитель — геттер. После того как лампа полностью изготовлена, геттер особым способом распыляют и он осаждается на стенках. При этом получается черное, а местами зеркальное покрытие, которое хорошо видно в стеклянных лампах.
